Sichttrübung im Strassentunnel

Die Sichttrübung der Luft im Fahrraum von Strassentunneln stellt heute das Hauptkriterium für die Auslegung der Lüftungen dar. Bei Normalbetrieb, das heisst bei frei fliessendem Verkehr, stockendem Verkehr oder Verkehrsstau, dient sie als hauptsächliche Regelgrösse für den Betrieb der Fahrraumlüftung. Wie entsteht die Sichttrübung und was lässt sich dagegen tun?

Die Sichttrübung setzt sich aus Partikeln des motorischen Verbrennungsprozesses und aus weiteren Partikeln zusammen. Die nicht-motorischen Partikel stammen von Abrieb (Bremsen, Reifen) und Resuspensionen (wieder aufgewirbelte Feinstaubteilchen, im Winter auch Eintrag von Streusalz). ## Die Lösung Ziel der Lüftung im Strassentunnel ist es zu gewährleisten, dass die Sichtverhältnisse zu jeder Tages- und Nachtzeit und unabhängig von der Verkehrssituation für den Automobilisten eine sichere Fahrt zulassen. Im Weiteren müssen Schadstoffe (giftige Abgase, Partikel) kontinuierlich aus dem Fahrraum abgesaugt werden.
Das Sigrist Sichttrübungsmessgerät VisGuard ist für die Anforderungen in Strassentunnel so konzipiert, dass sämtliche Auflagen bezüglich Installationsart, Korrosionsfestigkeit und Wartungsintervall erfüllt werden. Das Gerät ist für Installationen direkt in der Tunnelröhre (Insitu), als auch für die Montage in abgesetzten Räumen (extraktiv) erhältlich. Nebel beeinträchtigt die Sichttrübungsmessung und ist unerwünscht. Die optional erhältlichen Heizer unterdrücken diese Einflüsse wirksam und werden meist im Portalbereich eingesetzt.

Der Kundennutzen

In den Betriebskosten eines Strassentunnels sind die Energiekosten für die Ventilationssteuerung mit Abstand der grösste Anteil. Im 17 km langen Gott hardtunnel beträgt die Gesamtleistung der Ventilatoren rund 24‘000 kWh. Zum Vergleich: die installierte Beleuchtung benötigt nur rund 800 kWh. Mit dem Einbau des VisGuard kann die Ventilation so gesteuert werden, dass zwar die Schadstoff e genügend eliminiert und die Sichtweite gemäss den geltenden Richtlinien gewährt ist, in Zeiten mit geringem Verkehr kann aber die Ventilation stark gedrosselt oder sogar komplett ausgeschaltet werden.

Typische Anwendung

Die in den Strassentunnel installierten Lüftungssysteme sind mit variablem Volumenstrom ausgerüstet Damit lässt sich die Ventilation an die sich ständig ändernden Verkehrsbedingungen anpassen. Die Steuerung basiert auf der Sichttrübungsmessung, meist in Kombination mit anderen Messungen (CO, NO, Windgeschwindigkeit) und hilft, die massiven Stromkosten für die Lüftung zu minimieren.

Praktische Messung (Beispiel)

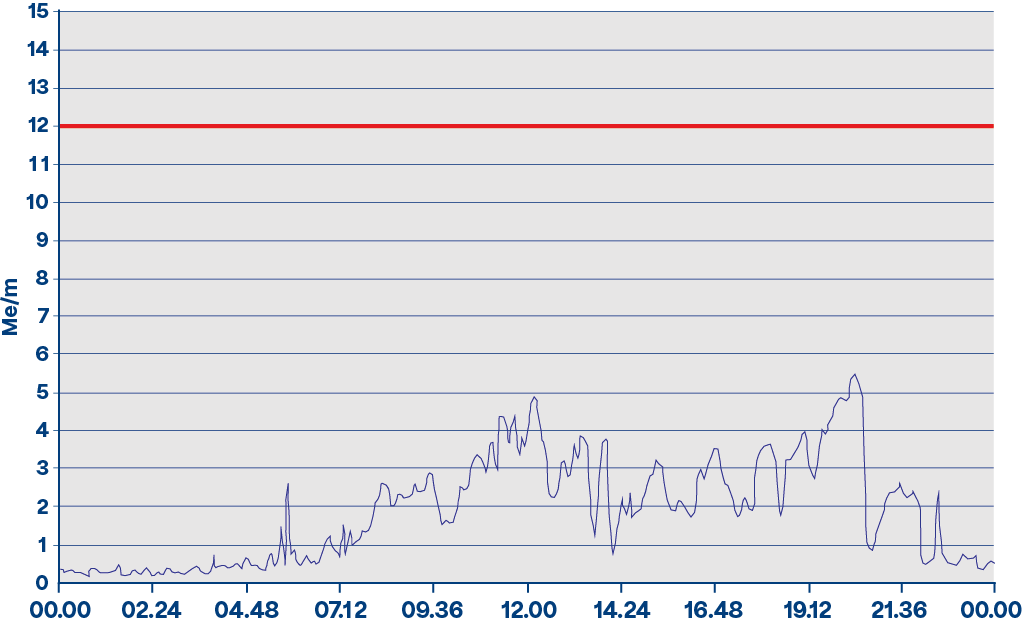

Das nachfolgende Diagramm zeigt den typischen Verlauf der Sichttrübung während 24 Stunden. In den Nachtstunden mit wenig Verkehr liegen die Werte um oder sogar < 1 mE/m. In dieser Zeit kann die Ventilation auf ein Minimum gedrosselt werden. Ab ca. 7 Uhr morgens steigen die Werte kontinuierlich an und erreichen um die Mittagszeit ein Maximum. Der Nachmittag zeigt ein unterschiedliches Verkehrsaufkommen und erreicht am späteren Abend nochmals eine Spitze. Danach fallen das Verkehrsvolumen und somit die Sichttrübungswerte während der Nacht wieder ab. Die rote Linie markiert den Schwellwert zur Tunnelsperrung.

AN_Tagesverlauf_Sichttrübung-im-Tunnel

Tagesverlauf der Sichttrübung in einem Tunnel

Sigrist Produktkonfiguration

  • VisGuard In-situ oder
  • VisGuard extraktiv
  • Probenahmesystem (für VisGuard extraktiv)
  • SICON, SIPORT 2 (Profibus DP, Profinet IO, Modbus RTU, StromRel) Bediengerät – je nach Konfiguration
  • Optional: Probenheizer, Heizerhalterungen, Ventileinheit (für VisGuard extraktiv)

Parameter-Einstellung

  • Auswahl des gewünschten Messbereiches (typisch: 0 ... 15 mE/m)
  • Einstellen der gewünschten Grenzwerte für Vor- und Hauptalarm
  • Weitere Parametereinstellungen nach Bedarf
AN_VisGuard_speech_003_DE

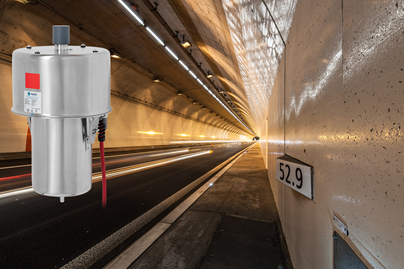

VisGuard 2 In-situ
Das VisGuard misst die Streulichtintensität einer angesaugten Probe im Geräteinneren. Filtrierte Spülluft umgibt den Probenstrom und verhindert wirkungsvoll Verschmutzung bzw. Drift. Geräte werden entweder direkt im Fahrraum bzw. in einer Nische (In-situ)
Mehr Erfahren
VisGuard 2 Extractive
Das VisGuard misst die Streulichtintensität einer angesaugten Probe im Geräteinneren. Filtrierte Spülluft umgibt den Probenstrom und verhindert wirkungsvoll Verschmutzung bzw. Drift. Geräte werden entweder direkt im Fahrraum bzw. in einer Nische (In-situ)
Mehr Erfahren
